2. 问题解决思路

根据上述现象，初步判断宏观裂缝是产生水冷壁管泄漏的主要原因。该锅炉螺旋水冷壁管全部采用六头、上升角60°的内螺纹管，水冷壁管材料牌号T2，规格Φ38.1×7.5mm，鳍片材料为15CrMo。可根据裂纹起源、发展来判断裂纹产生的原因，需要从研究裂纹形态和断口形貌入手解决。根据裂纹尺度，引导学生提出借助的研究手段为金相显微镜和扫描电镜。

3. 测试结果分析

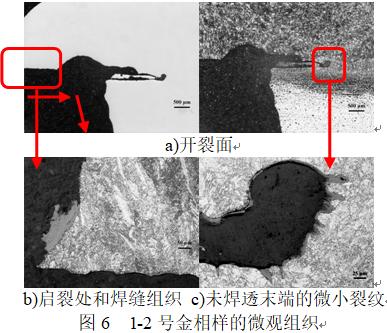

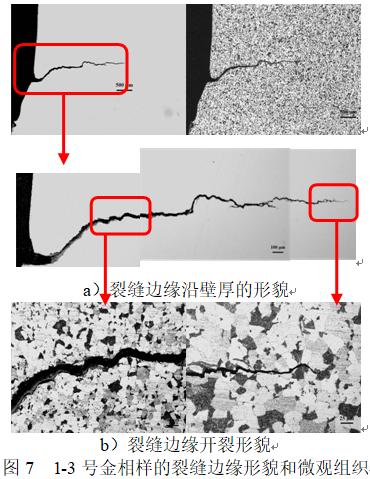

（1）根据金相显微镜结果，观察是否有微裂纹的存在，微裂纹和宏观裂缝是否有关联关系？微裂纹起源于什么部位？这些部位有何特点？引导学生从几个方面思考材料的缺陷的起源及发展。所得金相显微照片如下图所示。
