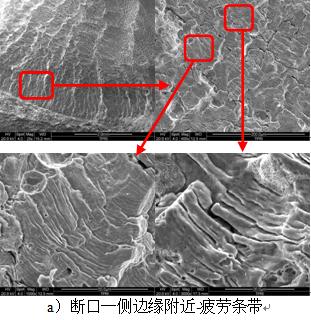

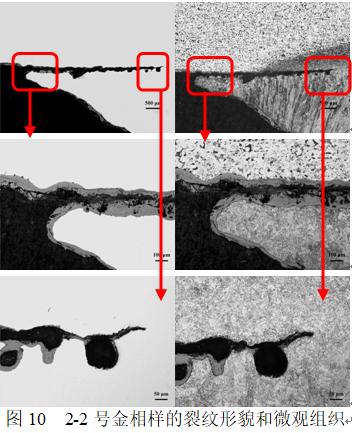

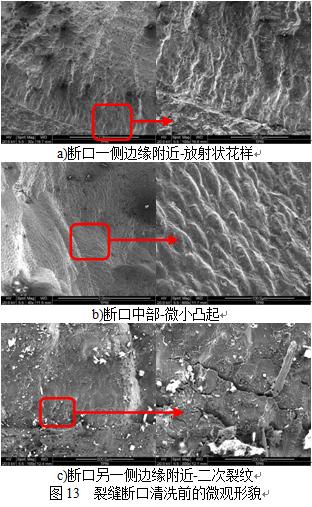

（2）引导学生根据金相显微结果分析得出结论：宏观裂纹产生是由于高温负载集中区域产生的微裂纹经过扩展发展而成。但是微裂纹在这些区域产生的原因仍不清楚，根据前面提出的思路，还需要通过SEM进一步对裂纹形态、断口形态进一步观察，得到结论。下图为SEM测试结果。
